Vane stavilar JAFAR

Vana stavilar montata pe canal Jafar 2802

Cauti o vana stavilar montata pe canal, durabila, fiabila si cu un raport calitate pret foarte bun? Ai ajuns unde trebuie!

Vana stavilar montata pe canal JAFAR 2802 este solutia ideala pentru controlul precis al fluxului in retelele de canalizare si sistemele de transport al apei uzate. Construita din materiale durabile si avand un design robust, aceasta vana asigura o etansare bidirecționala conforma cu cele mai stricte standarde de calitate. Rezistenta la coroziune si performanta de lunga durata fac din vana stavilar montata pe canal JAFAR 2802 o alegere optima pentru aplicatiile hidrotehnice si de infrastructura. Utilizata in statii de tratare, bazine de drenaj si alte instalatii, vana garanteaza siguranta si fiabilitatea necesare in orice proiect industrial.

Descriere vana stavilar montata pe canal JAFAR 2802

EXECUTIE STANDARD

  • Etansare bi-directionala clasa C conform PN-EN 12266-1
  • Corp si sertar din otel inoxidabil 1.4301
  • Design si constructie durabila, care confera siguranta in operare
  • Pasaj integral
  • Etansarea de pe sertar din elastomer siliconic LAR
  • Etansarea sertarului are posibilitatea de a fi inlocuita fara scoatere din
    instalatie
  • Piulita tijei din alama forjata
  • Tija din otel inoxidabil cu filet roluit
  • Suruburi, saibe si piulite din otel inoxidabil
  • Diametru nominal conform PN-EN ISO 6708
  • Dimensiuni constructive conform fisa tehnica
  • Marcare produs conform PN-EN 19
Vana stavilar montata pe canal JAFAR 2802

Domenii de utilizare, presiune si temperatura de lucru

Vana stavilar montata pe canal Jafar 2802 este un echipament esential in gestionarea eficienta a fluxurilor de apa uzata, fiind utilizata pe scara larga in retelele de canalizare si retelele de transport a apelor uzate.  Aceasta vana este proiectata pentru a oferi performanta si fiabilitate in conditii dificile de operare, fiind ideala pentru statiile de tratare si pompare a apelor uzate, unde este esentiala asigurarea unei etansari perfecte si a unui control precis al debitului.

De asemenea, vana stavilar montata pe canal Jafar 2802 este utilizata cu succes in bazinele decantoare, unde contribuie la separarea eficienta a particulelor solide si la controlul fluxului, precum si in bazinele de drenaj hidrotehnic sau rutier, unde ajuta la gestionarea eficienta a surplusului de apa si la prevenirea acumularii excesive de lichide. Un alt domeniu important de aplicare este in cadrul sistemelor de protectie impotriva inundatiilor, unde vana joaca un rol vital in controlul debitului si prevenirea inundatiilor, contribuind la siguranta infrastructurii si a comunitatilor.

Vana stavilar montata pe canal Jafar 2802 are o presiune maxima de lucru de 0.6 bar . Totusi, pentru proiectele care necesita specificatii tehnice diferite, se pot fabrica si vane cu alte presiuni nominale (PN), pe baza de cerere speciala.

Temperatura de lucru pentru vana stavilar montata pe canal JAFAR 2802 variaza intre -50°C si +80°C, ceea ce o face potrivita pentru utilizare in medii cu variatii extreme de temperatura, mentinandu-si performanta si durabilitatea chiar si in conditii climatice dificile.

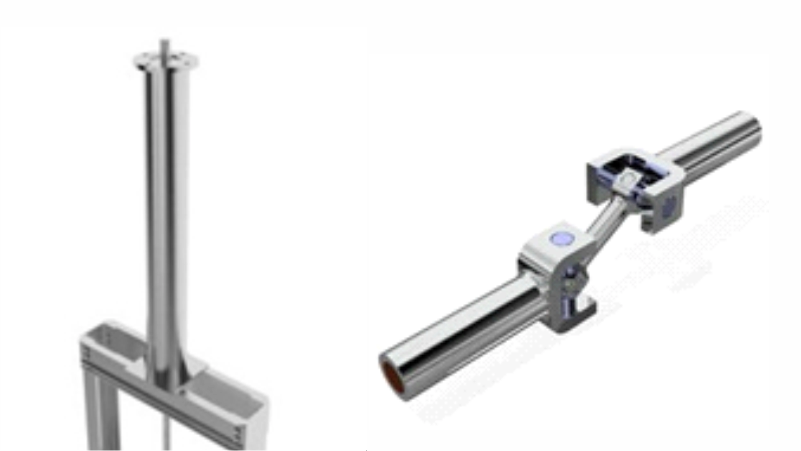

Accesorii disponibile

Accesorii disponibile vana stavilat montata pe canal JAFAR 2802

Vana stavilar montata pe canal JAFAR 2802 dispune de o serie de accesorii ce contribuie semnificativ la optimizarea functionarii si la extinderea duratei de viata a instalatiei.

Accesoriile disponibile sunt:

  1. Stalpul de manevra pentru mecanismul de actionare
  2. Tija cu articulatie cardanica

In cele ce urmeaza vom prezenta in detaliu fiecare din aceste accesorii.

1. Stalpul de manevra pentru mecanismul de actionare

Stalpul de manevra este un accesoriu indispensabil pentru operarea corecta si facila a vanei stavilar. Acesta ofera un punct de sprijin stabil si ergonomic pentru utilizator, facilitand actionarea manuala a mecanismului. Stalpul de manevra este fabricat din materiale rezistente la coroziune, pentru a asigura durabilitatea si functionarea pe termen lung, chiar si in conditii de mediu dure sau umede. Acest accesoriu ajuta la transmiterea eficienta a fortei catre mecanismul de actionare al vanei, reducand efortul necesar pentru operare si minimizand uzura componentelor.

Prin utilizarea stalpului de manevra, vana stavilar cu montare pe canal JAFAR 2802 este mai sigur si mai usor de operat, mai ales in aplicatii unde accesul la mecanismul de actionare poate fi dificil.

2. Tija cu articulatie cardanica

Tija cu articulatie cardanica este un alt accesoriu esential pentru vana stavilar montata pe canal JAFAR 2802. Aceasta are rolul de a transmite miscarea de la mecanismul de actionare la sertarul vanei, asigurand o operare lina si eficienta. Articulatia cardanica permite un unghi de miscare flexibil, ceea ce face posibila actionarea vanei chiar si atunci cand tija este utilizata intr-un unghi diferit de cel standard, fiind esentiala in aplicatiile in care instalatiile nu permit alinierea directa.

Tija cu articulatie cardanica este fabricata din materiale rezistente, capabile sa suporte conditiile grele de operare si expunerea la medii umede sau corozive. Aceasta piesa contribuie la prevenirea tensiunilor neuniforme si la reducerea uzurii componentelor mobile ale vanei, asigurand astfel o durabilitate mai mare si o intretinere redusa.

Astfel, tija cu articulatie cardanica aduce un plus de flexibilitate in utilizarea vanei si o siguranta crescuta in operare, contribuind la o functionare stabila si eficienta.

Prin utilizarea acestor accesorii, vana stavilar montata pe canal JAFAR 2802 devine mai usor de utilizat si mai eficienta, indiferent de conditiile specifice ale proiectului. Ele ofera nu doar o operare mai simpla, ci si o durabilitate imbunatatita, asigurand astfel o investitie pe termen lung pentru orice aplicatie industriala sau de infrastructura.

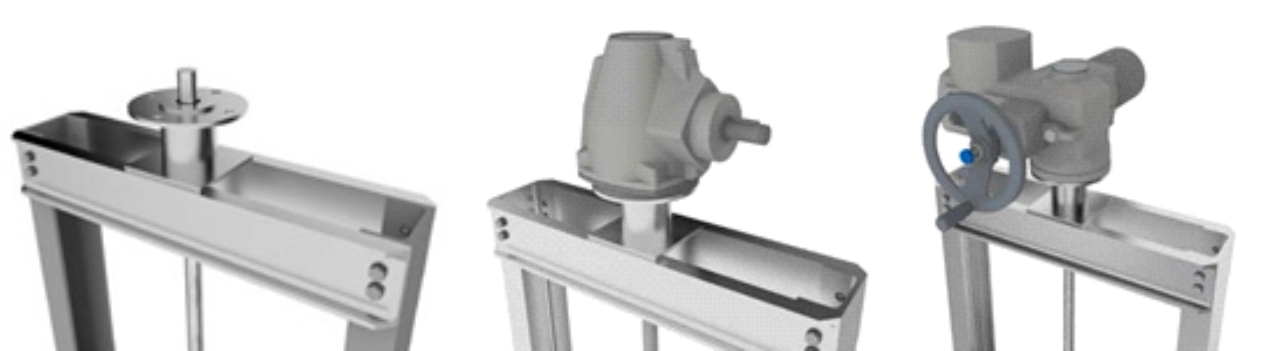

Variante de executie

Vana stavilar montata pe canal JAFAR 2802 este un echipament adaptabil si multifunctional, conceput pentru a indeplini diverse cerinte din retelele de canalizare, statiile de pompare a apei uzate si alte aplicatii industriale. Datorita designului sau flexibil, aceasta vana poate fi fabricata in multiple variante, fiecare avand caracteristici specifice care asigura o functionare eficienta in conditii si scenarii de operare variate.

Variantele de executie disponibile sunt:

  1. Pregatita pentru actionare electrica.
  2. Actionata manual cu reductor.
  3. Actionata electric.
  4. Vana tip perete – cu deschidere inversa (in jos).
Variante de executie vana stavilar montata pe canal JAFAR 2802

1. Pregatita pentru actionare electrica

Vana stavilar montata pe canal JAFAR 2802 pregatita pentru acționare electrica este conceputa astfel incat sa permita integrarea ulterioara a unui mecanism de actionare electrica. Aceasta optiune ofera flexibilitate pentru proiectele care doresc sa inceapa cu o operare manuala, dar planuiesc sa treaca la un sistem automatizat in viitor. Vana este prevazuta cu componente adaptate pentru a face integrarea motorului electric cat mai simpla si eficienta, asigurand o trecere rapida si fara probleme la un sistem de operare automatizat. Aceasta varianta este ideala pentru companiile care doresc sa investeasca treptat in modernizarea infrastructurii lor, fara a schimba intreaga echipare.

2. Actionata manual cu reductor

Vana stavilar montata pe canal JAFAR 2802 actionata manual cu reductor este o solutie practica si economica pentru situatiile in care operarea manuala este suficienta. Reductorul faciliteaza transmiterea eficienta a fortei, reducand efortul necesar pentru deschiderea si inchiderea vanei si oferind un control precis al miscarii.

Actionarea manuala cu reductor asigura o operare mai lina si mai usoara, evitand uzura excesiva a componentelor si prelungind astfel durata de viata a vanei. Aceasta varianta este ideala pentru proiecte situate in zone unde nu exista alimentare electrica constanta sau unde se prefera o solutie simpla si eficienta, fara costuri suplimentare de intretinere.

3. Actionata electric

Vana stavilar montata pe canal JAFAR 2802 cu actionare electrica este alegerea optima pentru aplicatiile care necesita un control automatizat si precis. Echiparea cu un motor electric permite operarea vanei de la distanta si integrarea acesteia in sisteme cu control centralizat, oferind o functionare automata si monitorizare in timp real. Aceasta varianta este esentiala in instalatiile moderne unde este necesar un raspuns rapid si o operare eficienta, precum statiile de pompare si tratare a apelor uzate, bazinele de drenaj si alte aplicatii complexe de infrastructura.

Actionarea electrica ofera o serie de beneficii importante, cum ar fi reducerea timpului de interventie, operarea fara supraveghere continua si un control exact al debitului. De asemenea, functionarea automata a vanei contribuie la reducerea efortului manual si la cresterea sigurantei operatorilor, eliminand necesitatea de a manevra manual echipamentele in conditii dificile sau periculoase. Acest tip de actionare poate fi configurat pentru a se integra cu diverse tipuri de sisteme de control si monitorizare, asigurand o adaptabilitate maxima la nevoile clientului.

4. Vana tip perete – cu deschidere inversa (in jos)

Vana stavilar montata pe canal JAFAR 2802 in varianta tip perete cu deschidere inversa (in jos) este special proiectata pentru aplicatiile care necesita un control diferit al fluxului de apa. Acest tip de deschidere permite sertarului vanei sa se deplaseze in jos pentru a permite trecerea apei, fiind util in situatiile in care conditiile de flux impun o astfel de operare. Aceasta solutie este folosita in aplicatiile in care directia fluxului si constructia sistemului necesita deschiderea in jos, cum ar fi anumite configuratții ale canalelor si bazinelor de decantare.

Aceasta varianta de deschidere inversa este ideala pentru situatiile unde spatiul de montaj este limitat sau cand accesul la partea superioara a vanei este restrictionat. Prin utilizarea unei astfel de variante, sistemul de control al apei devine mai flexibil si mai adaptabil la cerintele specifice ale proiectului.

Vana stavilar montata pe canal JAFAR 2802 poate fi executata in mai multe variante pentru a raspunde diverselor cerinte ale aplicatiilor industriale si de infrastructura. Indiferent de varianta aleasa,  aceasta vana oferaă siguranta, fiabilitate si performanta de top.

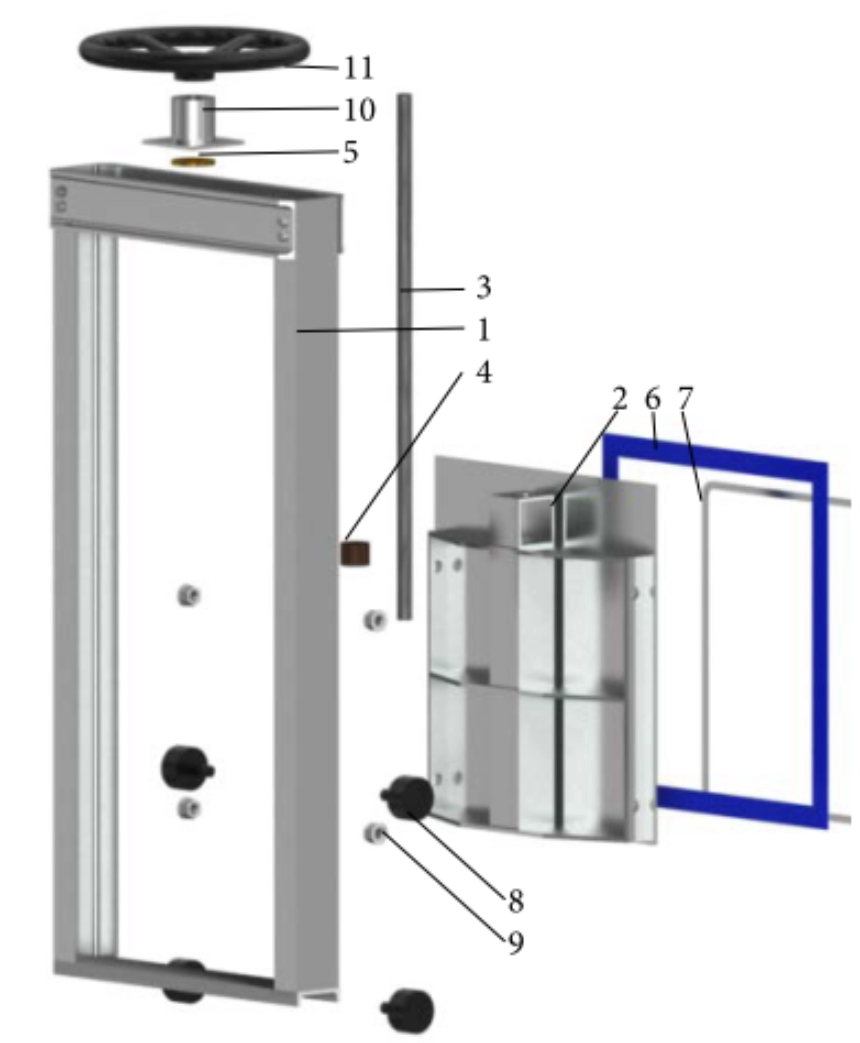

Elemente componente

Aceasta sectiune  prezinta in detaliu elementele din care este alcatuita vana stavilar montata pe canal JAFAR 2802 si materialele folosite in constructia lor. Fiecare parte a vanei este proiectata si realizata pentru a oferi durabilitate, functionalitate si eficienta, adaptandu-se la cerintele riguroase ale diferitelor aplicatii industriale, cum ar fi retelele de canalizare si statiile de pompare a apei uzate.

Tabelul din aceasta sectiune evidentiaza partile principale ale vanei, materialele standard utilizate in fabricarea acestora, precum si optiunile disponibile pentru materiale alternative, in functie de specificatiile proiectului. Varianta standard de executie include materiale durabile si rezistente la coroziune, cum ar fi otelul inoxidabil si fonta ductila, asigurand astfel o functionare fiabila si o durata de viata extinsa a vanei. Pentru aplicatiile care necesita caracteristici speciale sau conditii de mediu mai dificile, pentru vana stavilar montata pe canal JAFAR 2802 sunt disponibile materiale optionale care pot fi integrate pentru a oferi o performanta imbunatatita si o adaptabilitate mai mare.

Elemente componente vana stavilar montata pe canal Jafar

PARTILE COMPONENTE

Nr.
REPER
MATERIAL STANDARD
MATERIAL OPTIONAL
1
Corp
Otel inoxidabil 1.4301
EN 10088-1
Otel inoxidabil 1.4401/ 1.4404/ 1.4571
EN 10088-1
2
Sertar
Otel inoxidabil 1.4301
EN 10088-1
Otel inoxidabil 1.4401/ 1.4404/ 1.4571
EN 10088-1
3
Tija
Otel inoxidabil 1.4301
EN 10088-1
Otel inoxidabil 1.4401/ 1.4404/ 1.4571
EN 10088-1
4
Piulita tijei
Bronz CW306G
EN 12163
-
5
Rulment
Bronz CW306G
EN 12163
-
6
Garnitura
Elastomer LAR
EPDM/ NBR
ISO 1629
7
Inel montaj
Otel inoxidabil 1.4301
EN 10088-1
Otel inoxidabil 1.4401/ 1.4404/ 1.4571
EN 10088-1
8
Role
POM
Alama CW617N/ Bronz CW306G
EN 12165, EN 12163
9
Elemente fixare role
Otel inoxidabil 1.4301
EN 10088-1
Otel inoxidabil 1.4401/ 1.4404/ 1.4571
EN 10088-1
10
Suport
Otel inoxidabil 1.4301
EN 10088-1
Otel inoxidabil 1.4401/ 1.4404/ 1.4571
EN 10088-1
11
Roata manevra
Otel inoxidabil 1.4301
EN 10088-1
-

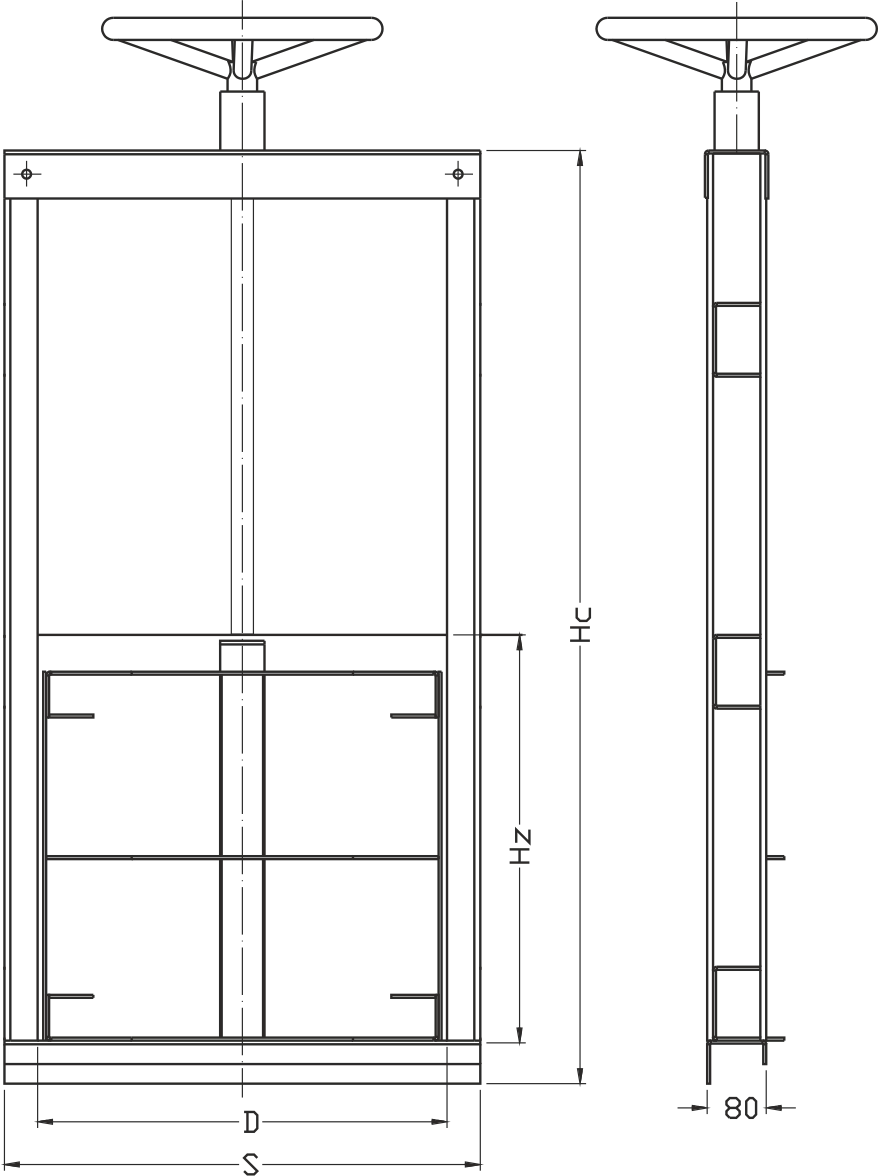

Dimensiuni de executie disponibile

In aceasta sectiune sunt prezentate optiunile variate de dimensiuni disponibile pentru vana stavilar montata pe canal JAFAR 2802. Aceasta varietate permite adaptarea la o gama extinsa de cerinte si proiecte, de la retelele de canalizare si statiile de pompare a apei uzate pana la alte aplicatii industriale complexe. Fiecare dimensiune este proiectata pentru a oferi performanta optima, durabilitate si integrare perfecta in sistemul existent.

 Cu o gama variata de dimensiuni, vana stavilar montata pe canal JAFAR 2802 poate fi adaptata pentru a raspunde diferitelor cerinte operationale si pentru a asigura o functionare eficienta si sigura.

Dimensiuni de executie vana stavilar montata pe canal JAFAR 2802

DIMENSIUNI DISPONIBILE

DN
D (mm)
S (mm)
Hz (mm)
Hc (mm)
200
200
300
200
600
300
300
400
300
800
400
400
500
400
1000
500
500
600
500
1200
600
600
700
600
1400
700
700
800
700
1600
800
800
900
800
1800
900
900
1000
900
2000
1000
1000
1100
1000
2200
1100
1100
1200
1100
2400
1200
1200
1300
1200
2600
1300
1300
1400
1300
2800
1400
1400
1500
1400
3000
1500
1500
1600
1500
3200
1600
1600
1700
1600
3400
2000
2000
2100
2000
4200

* Posibilitate de proiectare si executie vana stavilar montata pe canal JAFAR 2802 conform solicitarilor clientilor (presiune, dimensiuni, materiale, tip de actionare, modalitate de montaj)

Ne rezervam dreptul de a modifica caracteristicile produselor in functie de evolutia tehnica.
