Vane stavilar JAFAR

Vana stavilar montata pe perete Jafar 2801

Cauti o vana stavilar montata pe perete, durabila, fiabila si cu un raport calitate pret foarte bun? Ai ajuns unde trebuie!

Vana stavilar montata pe perete JAFAR 2801 ofera un control eficient si sigur al fluxului de apa pentru diverse aplicatii industriale și municipale. Fabricata din materiale rezistente, precum otel inoxidabil si aliaje speciale, aceasta vana asigura durabilitate si performanta pe termen lung. Usor de instalat pe structuri verticale si simplu de intretinut, aceasta vana este ideala pentru statii de tratare a apei, retele de canalizare si infrastructuri hidrotehnice. Cu optiuni de actionare manuala, electrica sau hidraulica, vana stavilar montata pe perete JAFAR 2801 garanteaza o etansare perfecta si un control precis al apei.

Descriere vana stavilar montata pe perete JAFAR 2801

EXECUTIE STANDARD

  • Etansare bi-directionala clasa C conform PN-EN 12266-1
  • Corp si sertar din otel inoxidabil 1.4301
  • Design si constructie durabila, care confera siguranta in operare
  • Pasaj integral
  • Etansarea de pe sertar din elastomer siliconic LAR
  • Etansarea sertarului are posibilitatea de a fi inlocuita fara scoatere din
    instalatie
  • Piulita tijei din alama forjata
  • Tija din otel inoxidabil cu filet roluit
  • Suruburi, saibe si piulite din otel inoxidabil
  • Diametru nominal conform PN-EN ISO 6708
  • Dimensiuni constructive conform fisa tehnica
  • Marcare produs conform PN-EN 19

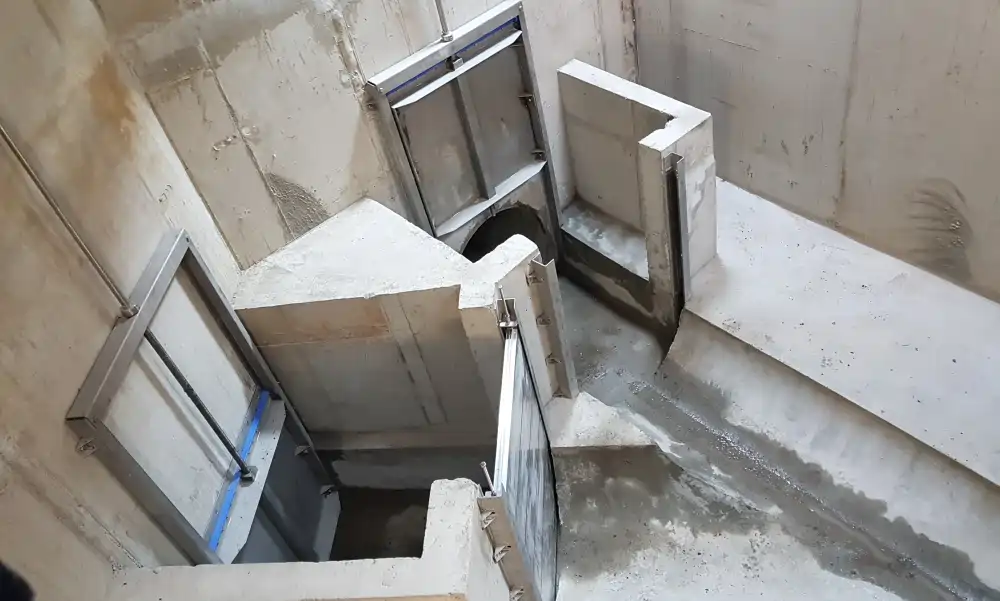

Vana stavilar montata pe perete JAFAR 2801

Domenii de utilizare, presiune si temperatura de lucru

Vana stavilar montata pe perete Jafar 2801 este un echipament esential in infrastructurile moderne, fiind utilizata cu succes intr-o varietate de aplicații ce implica gestionarea apei uzate. Aceasta vana este proiectata sa functioneze eficient in retelele de canalizare, unde faciliteaza controlul precis al fluxurilor de apa uzata, si in sistemele de transport al apei uzate, asigurand o operare sigura si durabila. Ea este solutia ideala pentru statiile de tratare si pompare a apelor uzate, unde etansarea si fiabilitatea sunt critice pentru functionarea corespunzatoare a intregului sistem.

Se foloseste frecvent in bazinele decantoare, care sunt parte esentiala a procesului de separare a particulelor solide din apa, si in bazinele de drenaj hidrotehnic sau rutier, unde ajuta la gestionarea eficienta a apei si la prevenirea acumularii excesive de apa. De asemenea, vana stavilar montata pe perete JAFAR 2801 este indispensabila in sistemele de protectie impotriva inundatiilor, contribuind la controlul debitelor in momente critice si la reducerea riscului de inundatii.

Vana are o presiune de lucru maxima de 0.6 bar, ceea ce o face potrivita pentru aplicatii variate in domeniul apei uzate. Totodata, sunt disponibile si alte presiuni nominale (PN) in functie de cerintele specifice ale proiectului, acestea putand fi furnizate pe baza de cerere speciala.

Vana stavilar montata pe perete Jafar 2801 este proiectata sa functioneze in intervale de temperatura cuprinse intre -50°C si +80°C, ceea ce o face extrem de versatila si capabila sa reziste la conditii meteorologice si de mediu dificile. Aceasta gama de temperatura permite utilizarea sa în diverse climate si in aplicatii ce necesita adaptabilitate la variatiile sezoniere sau la conditiile de lucru din mediul industrial.

Accesorii disponibile

Accesorii vana stavilar montata pe perete JAFAR 2801

Pentru vana stavilar montata pe perete JAFAR 2801 sunt disponibile o serie de accesorii care faciliteaza operarea, montajul si siguranta sistemului. Aceste accesorii sunt esentiale pentru asigurarea unei functionari corecte si pentru adaptarea la cerintele specifice ale fiecarui proiect:

  1. Stalp de manevra pentru mecanism de actionare.
  2. Tija cu articulatie cardanica.
  3. Colier de sustinere montat pe perete.
  4. Placa de sustinere montata pe perete



1. Stalp de manevra pentru mecanism de actionare

Stalpul de manevra este o piesa esentiala pentru vana stavilar montata pe perete JAFAR 2801. Acesta faciliteaza operarea manuala a mecanismului de actionare, oferind utilizatorului un punct de sprijin stabil si ergonomic. Stalpul este fabricat din materiale rezistente la coroziune si este proiectat pentru a suporta conditiile dure de mediu. Aceasta componenta contribuie la manevrarea precisă si simplifica procesul de deschidere si inchidere a vanei, chiar si in conditii de utilizare frecventa.

2. Tija cu articulatie cardanica

Tija cu articulatie cardanica este un element important ce asigura transmiterea miscarii mecanismului de actionare la sertarul vanei. Articulatia cardanica permite un unghi de miscare flexibil, facand posibila operarea vanei chiar si atunci cand alinierea dintre roata de manevra si sertar nu este perfecta. Aceasta solutie tehnica contribuie la prevenirea tensiunilor neuniforme si asigura o functionare lina si durabila a intregului sistem. Tija cu articulatie cardanica este fabricata din materiale robuste, rezistente la uzura si conditii extreme de operare.

3. Colier de sustinere montat pe perete

Colierul de sustinere montat pe perete este un accesoriu esential pentru vana stavilar montata pe perete JAFAR 2801. El asigura stabilizarea vanei si ofera un suport suplimentar structurii acesteia. Colierul este utilizat pentru a fixa vanele pe perete, asigurand stabilitatea si prevenind miscarile nedorite care ar putea afecta performanta. Realizat din materiale rezistente la coroziune, acest colier contribuie la mentinerea pozitiei optime a vanei si la extinderea duratei de viata a instalatiei.

4. Placa de sustinere montata pe perete

Placa de susținere montata pe perete ofera un sprijin suplimentar pentru fixarea sigura a vanei pe perete. Aceasta componenta este utilizata pentru a distribui uniform sarcina exercitata de vana si pentru a oferi o baza stabila, care sa reduca riscul de deteriorare a peretelui sau a vanei in sine. Placa de sustinere este confectionata din materiale durabile si tratate impotriva coroziunii, fiind potrivita pentru utilizarea in medii umede si solicitante. Aceasta faciliteaza montajul vanei si asigura o aliniere corecta, care contribuie la functionarea eficienta si la intretinerea usoară a echipamentului.

Aceste accesorii disponbile pentru vana stavilar montata pe perete JAFAR 2801 sunt proiectate pentru a maximiza performanța si siguranta, si pentru a se adapta la nevoile specifice ale diferitelor aplicatii. Fiecare accesoriu aduce un beneficiu suplimentar, contribuind la operarea facila si durabila a sistemului in conditii diverse.

Variante de executie

Vana stavilar montata pe perete JAFAR 2801 este un echipament versatil care poate fi adaptat in functie de cerintele proiectului in care va fi integrata. Aceasta poate fi executata în mai multe variante, fiecare avand propriile sale avantaje si caracteristici.

Variantele de executie disponibile sunt:

  1. Pregatita pentru actionare electrica.
  2. Actionata manual cu reductor.
  3. Actionata electric.
  4. Vana tip perete – deschidere inversa (in jos)

In cele ce urmeaza vom prezenta in detaliu fiecare din variantele de executie disponibile pentru vana stavilar montata pe perete JAFAR 2801.

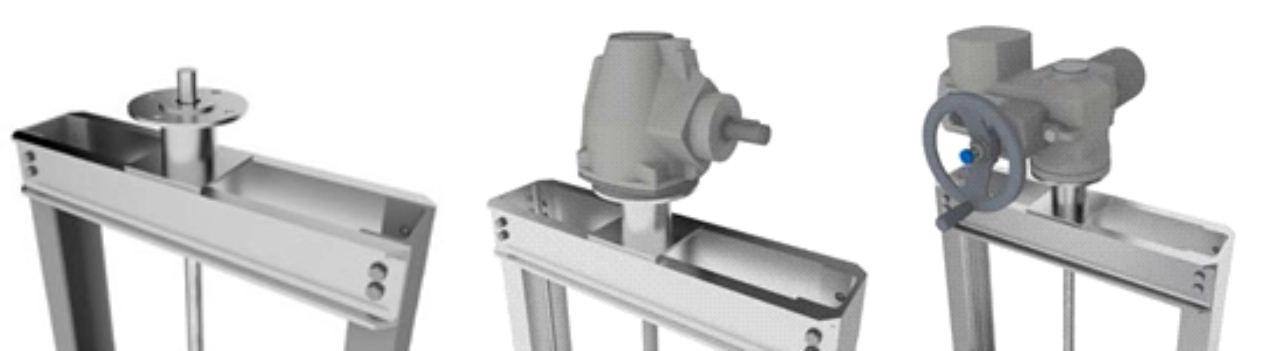

Variante de executie vana stavilar montata pe perete JAFAR 2801

1. Pregatita pentru actionare electrica

Vana stavilar montata pe perete JAFAR 2801 pregatita pentru actionare electrica este proiectata sa permita instalarea ulterioara a unui mecanism de actionare electrica. Aceasta optiune ofera flexibilitate pentru situatiile in care se doreste modernizarea sistemului sau adaptarea lui la un control automatizat in viitor. Vana este prevazuta cu componente care permit integrarea usoara a unui motor electric, garantand o functionare precisa si eficienta. Acest tip de pregatire este ideal pentru proiectele care pot necesita o extindere a functionalitatilor in viitor.

2. Actionata manual cu reductor

Varianta actionata manual cu reductor permite operarea vanei cu un efort redus, fiind ideala pentru aplicatiile unde actionarea manuala este preferata. Reductorul faciliteaza transmiterea eficienta a fortei, reducand semnificativ forta necesara pentru deschiderea si inchiderea vanei. Aceasta varianta este potrivita pentru locatii unde nu este disponibila o sursa de energie electrica sau pentru proiectele in care controlul manual este suficient. Actionarea manuala cu reductor asigura un control precis si o operare usoara chiar si pentru vanele de dimensiuni mai mari.

3. Actionata electric

Vana stavilar montata pe perete JAFAR 2801 actionata electric ofera o solutie moderna si eficienta pentru aplicatiile care necesita automatizare completa. Echiparea cu un mecanism de actionare electrica permite operarea la distanta, monitorizarea si controlul precis al pozitiei vanei. Aceasta varianta este ideala pentru sistemele complexe de apa uzata si canalizare, statiile de pompare si alte aplicatii unde este necesara o actionare rapida si precisa. Actionarea electrica contribuie la cresterea eficientei operationale si la reducerea timpului de interventie, oferind o solutie sigura si fiabila pentru controlul debitului de apa.

4. Vana tip perete – deschidere inversa (in jos)

Vana stavilar montata pe perete JAFAR 2801 cu deschidere inversa (in jos) este special conceputa pentru a permite deschiderea sertarului in directia descendenta. Aceasta varianta este utila in aplicatiile unde conditiile de flux impun deschiderea in jos, asigurand o gestionare optima a debitului si un control eficient al curgerii. Designul de deschidere inversa poate fi utilizat in cazurile in care fluxul si configurarea sistemului necesita aceasta functionalitate pentru a mentine un control optim al fluidelor. Aceasta varianta ofera flexibilitate in aplicarea vanei in diverse proiecte hidrotehnice si de infrastructura.

Aceste variante disponibile pentru vana stavilar montata pe perete JAFAR 2801 sunt proiectate pentru a raspunde diferitelor cerinte tehnice si de operare ale proiectelor de infrastructura. Fiecare optiune contribuie la asigurarea unei performante ridicate, a unei operari eficiente si a unei adaptabilitati optime la nevoile specifice ale fiecarui client.

Elemente componente

Aceasta sectiune ofera o imagine detaliata asupra elementelor ce alcatuiesc vana stavilar montata pe perete JAFAR 2801. Pentru a asigura performante ridicate si durabilitate in condiții de utilizare intensa, fiecare componenta a fost proiectata cu atentie si realizata din materiale de inaltă calitate. Vana este compusa dintr-un corp robust, sertar etans, tije de actionare si alte piese de suport, fiecare avand un rol specific in funcționarea optima si controlul debitului de apa.

Tabelul prezentat mai jos detaliaza nu doar partile componente principale, dar si materialele standard utilizate in constructia lor, care garanteaza rezistenta la coroziune si uzura. In varianta standard, componentele sunt fabricate din materiale durabile, cum ar fi otelul inoxidabil si elastomerii speciali pentru etansare. Pentru proiectele care necesita specificatii particulare, sunt disponibile si optiuni pentru materiale alternative, adaptate cerintelor specifice ale aplicatiilor sau conditiilor de mediu speciale.

Astfel, aceasta sectiune ofera o intelegere clara a structurii si constructiei pentru vana stavilar montata pe perete JAFAR 2801, subliniind flexibilitatea si adaptabilitatea acesteia la diverse necesitati. Alegerea materialelor optionale poate imbunatati rezistenta la coroziune, durata de viata si performanta in conditii extreme. Consultarea tabelului va va ajuta sa intelegeti mai bine cum sunt realizate componentele si cum pot fi personalizate pentru a se potrivi perfect proiectului dumneavoastra.

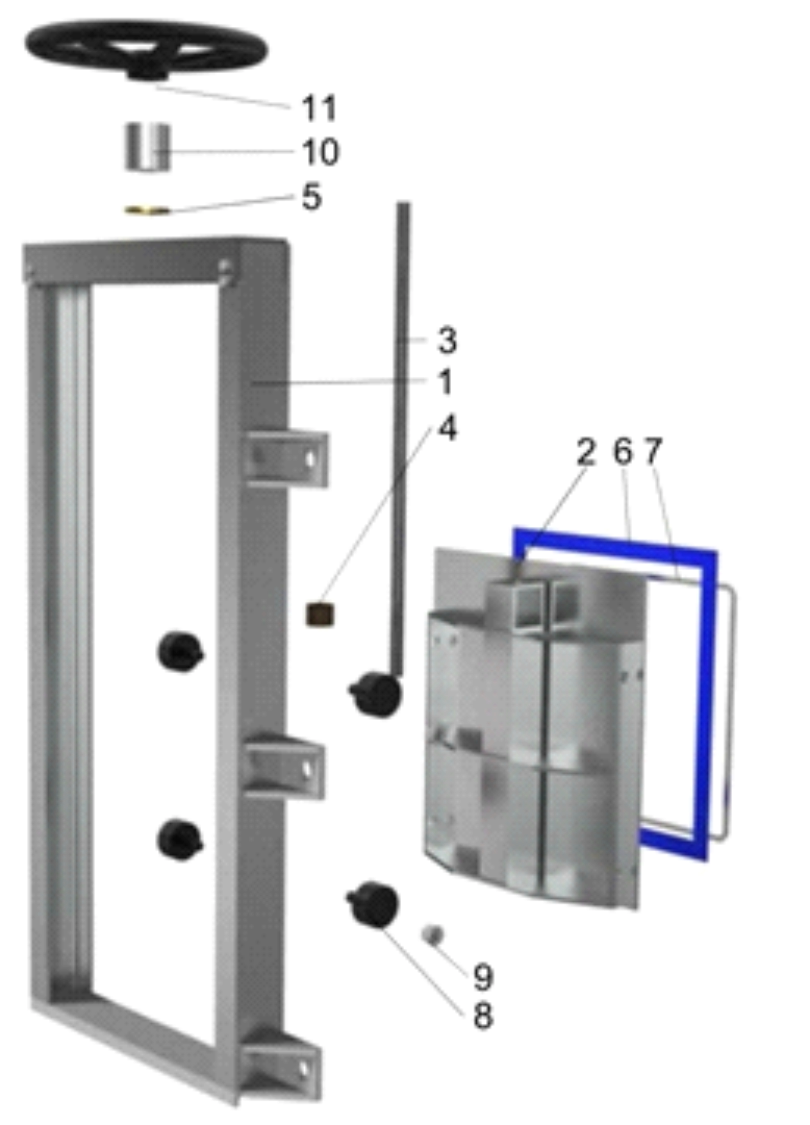

Elemente componente vana stavilar montata pe perete JAFAR 2801

PARTILE COMPONENTE

Nr.
REPER
MATERIAL STANDARD
MATERIAL OPTIONAL
1
Corp
Otel inoxidabil 1.4301
EN 10088-1
Otel inoxidabil 1.4401/ 1.4404/ 1.4571
EN 10088-1
2
Sertar
Otel inoxidabil 1.4301
EN 10088-1
Otel inoxidabil 1.4401/ 1.4404/ 1.4571
EN 10088-1
3
Tija
Otel inoxidabil 1.4301
EN 10088-1
Otel inoxidabil 1.4401/ 1.4404/ 1.4571
EN 10088-1
4
Piulita tijei
Bronz CW306G
EN 12163
-
5
Rulment
Bronz CW306G
EN 12163
-
6
Garnitura
Elastomer LAR
EPDM/ NBR
ISO 1629
7
Inel montaj
Otel inoxidabil 1.4301
EN 10088-1
Otel inoxidabil 1.4401/ 1.4404/ 1.4571
EN 10088-1
8
Role
POM
Alama CW617N/ Bronz CW306G
EN 12165, EN 12163
9
Elemente fixare role
Otel inoxidabil 1.4301
EN 10088-1
Otel inoxidabil 1.4401/ 1.4404/ 1.4571
EN 10088-1
10
Suport
Otel inoxidabil 1.4301
EN 10088-1
Otel inoxidabil 1.4401/ 1.4404/ 1.4571
EN 10088-1
11
Roata manevra
Otel inoxidabil 1.4301
EN 10088-1
-

Dimensiuni disponibile

In aceasta sectiune va prezentam in detaliu gama de dimensiuni in care poate fi realizata vana stavilar montata pe perete JAFAR 2801, pentru a se adapta cerintelor specifice ale diverselor proiecte si aplicatii. Fie ca este vorba despre retele de canalizare, statii de tratare a apei uzate sau alte aplicatii industriale, dimensiunile disponibile acopera o gama larga de nevoi, garantand compatibilitatea si performanta optima.

Tabelul detaliat prezentat in aceasta sectiune include informatii despre dimensiunile standard disponibile pentru vana stavilar montata pe perete JAFAR 2801, permitandu-va sa identificati cu usurinta varianta care corespunde specificatiilor proiectului dumneavoastra.

Cu ajutorul acestui tabel, puteti selecta dimensiunea optima pentru proiectele dumneavoastra, avand siguranta ca fiecare varianta ofera aceleasi caracteristici de fiabilitate si durabilitate care definesc vana stavilar montata pe perete JAFAR 2801.

Dimensiuni de executie vana stavilar montata pe perete JAFAR 2801

DIMENSIUNI DISPONIBILE

DN
D (mm)
S (mm)
Dp (mm)
Hz (mm)
Hc (mm)
200
200
300
400
250
700
300
300
400
500
350
900
400
400
500
600
450
1100
500
500
600
700
550
1300
600
600
700
800
650
1500
700
700
800
900
750
1700
800
800
900
1000
850
1900
900
900
1000
1100
950
2100
1000
1000
1100
1200
1050
2300
1100
1100
1200
1300
1150
2500
1200
1200
1300
1400
1250
2700
1300
1300
1400
1500
1350
2900
1400
1400
1500
1600
1450
3100
1500
1500
1600
1700
1550
3300
1600
1600
1700
1800
1650
3500
2000
2000
2100
2200
2050
4300
2500
2500
2600
2700
2550
5300

* Posibilitate de proiectare si executie vana stavilar montata pe perete JAFAR 2801 conform solicitarilor clientilor (presiune, dimensiuni, materiale, tip de actionare, modalitate de montaj)

Ne rezervam dreptul de a modifica caracteristicile produselor in functie de evolutia tehnica.
